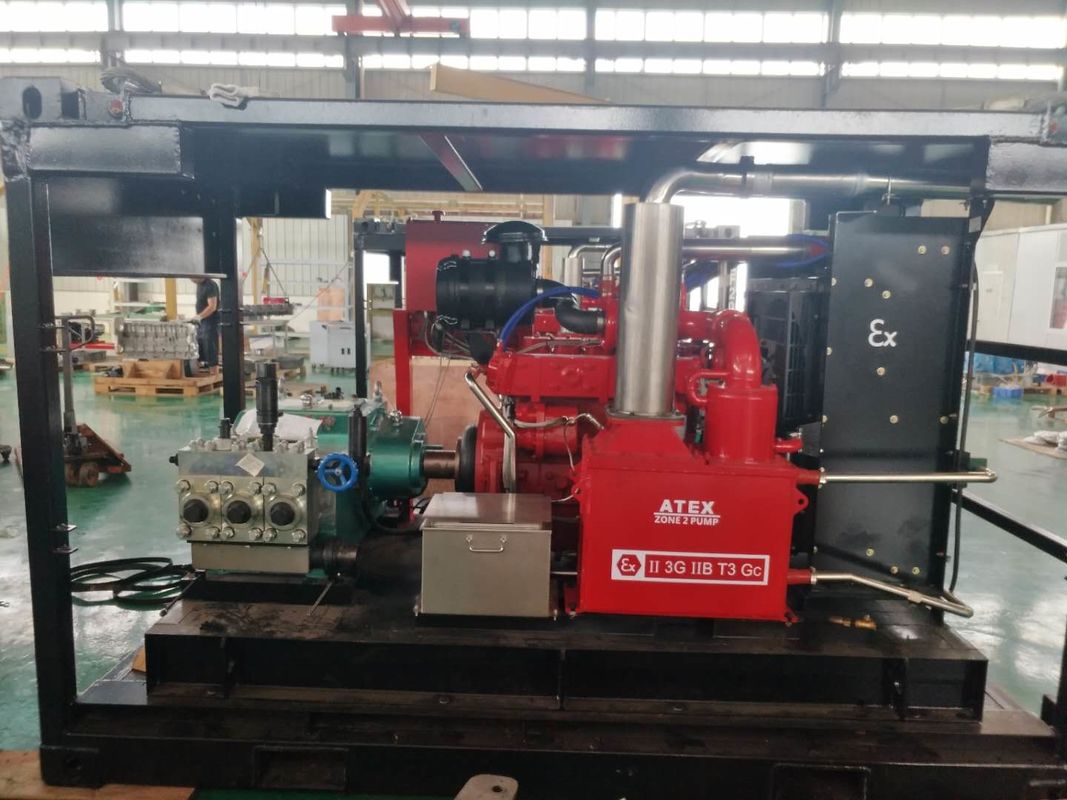

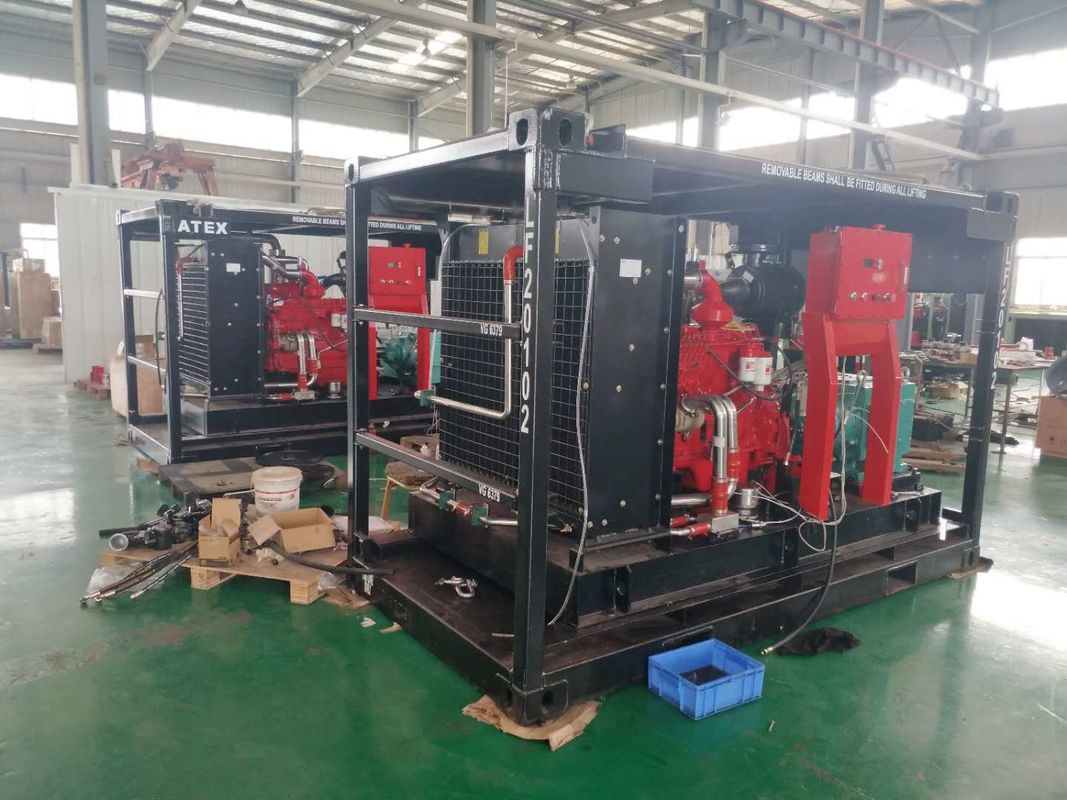

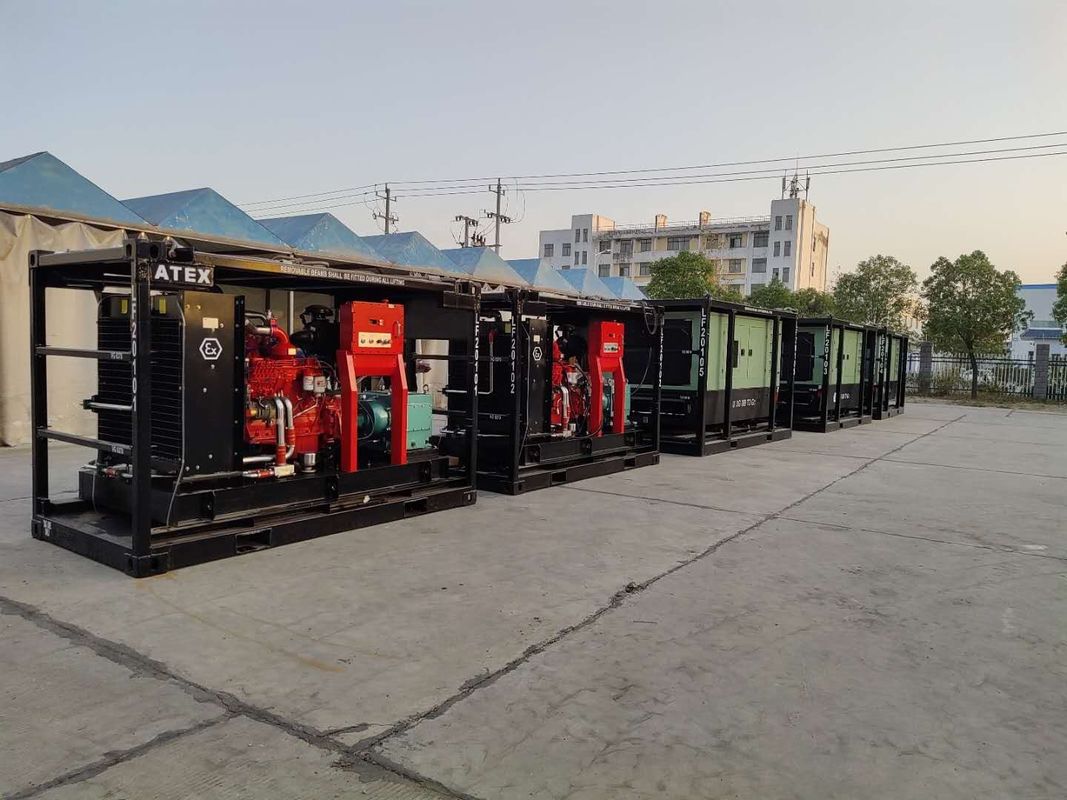

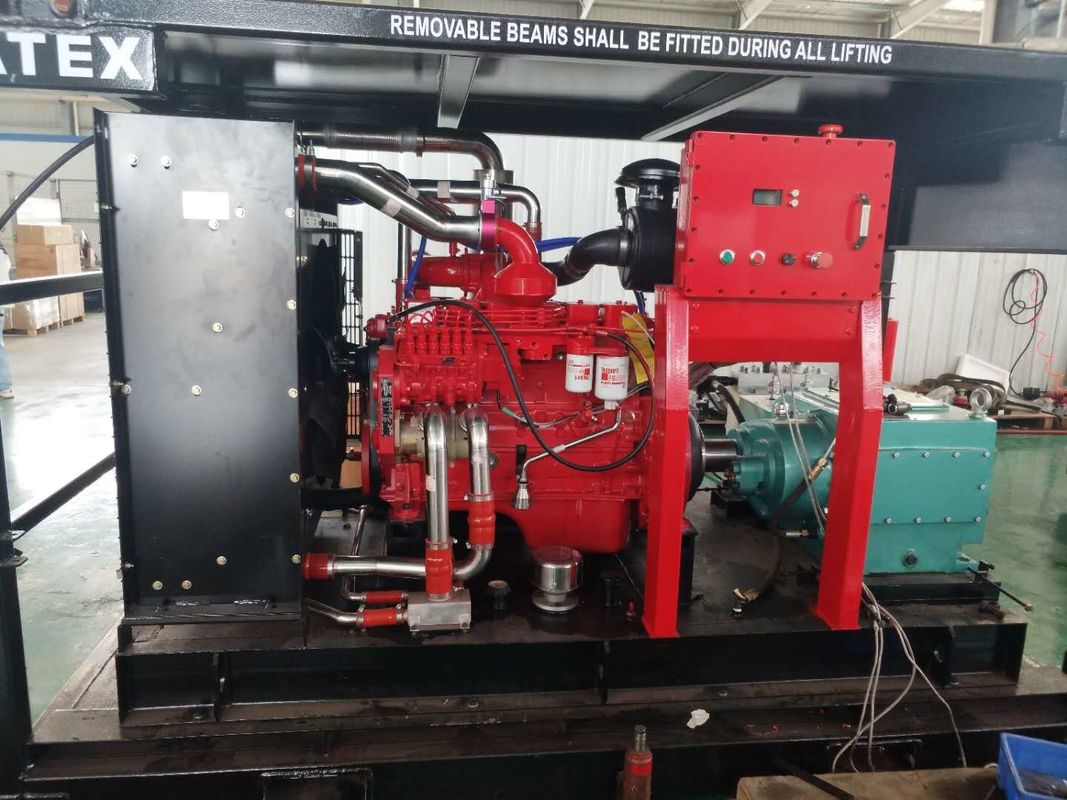

Pompa Jet Air Tekanan Tinggi Zona ATEX 2 Dengan DNV Lifting Frame Explosion Proof

Mesin ini terutama terdiri dari pompa bolak-balik bertekanan tinggi, pembangkit listrik, dan aksesori pembersih.

1, pompa reciprocating tekanan tinggi:

Jenis pompa ini, sebagai pompa pendorong tripleks horizontal, digerakkan oleh motor listrik, yang dapat dibagi menjadi dua bagian: ujung daya dan ujung fluida.

• Ujung daya (gambar 1)

Bagian ini terdiri dari poros engkol katrol sabuk, dan batang penghubung.Melalui putaran katrol sabuk dan sabuk, motor listrik menurunkan kecepatan dan menggerakkan poros engkol untuk berputar.Kemudian mekanisme tautan engkol mengubah gerakan rotasi menjadi gerakan bolak-balik lurus.

(2) Ujung fluida (gambar 2)

Bagian ini terdiri dari setelan pendorong, silinder bertekanan tinggi, dan badan pompa, katup air masuk dan keluar.Dalam silinder bertekanan tinggi yang terpasang pada badan wadah, batang penghubung menggerakkan pendorong untuk melakukan gerakan bolak-balik, yang membuat volume internal silinder berubah secara berkala.Ketika dalam langkah isap, kapasitas internal badan silinder membengkak, katup saluran keluar air menutup dan membentuk vakum parsial.Bersama dengan efek tekanan atmosfer, media penggerak dipaksa masuk ke dalam silinder bertekanan tinggi dari katup saluran masuk.Saat dalam langkah pelepasan, katup air masuk menutup.Plunger piston meremas media penggerak dari katup air keluar ke badan pompa, dan ke katup pengatur tekanan, kemudian melalui pistol semprot kedatangan tabung bertekanan tinggi yang resistensinya membentuk air bertekanan tinggi.

Katup pelepas (gambar 3) yang dipasang di sisi kanan pompa dirancang untuk melindungi sistem dari tekanan berlebih.
