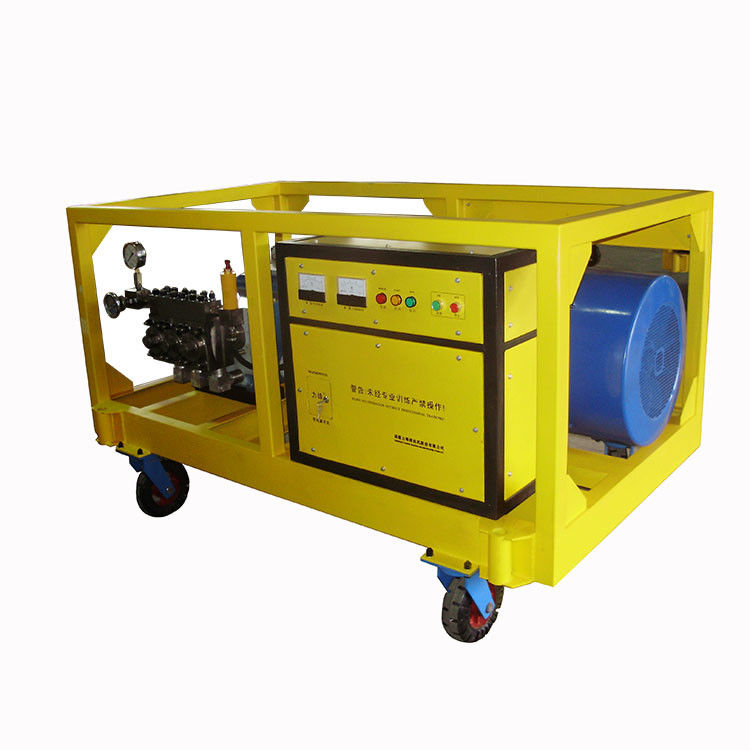

Sistem Jet Air Tekanan Tinggi ATEX Zone 2 Dengan DNV 2.7.1 Lifting Frame Explosion Proof

• Struktur:

Bagian utama adalah: pompa bolak-balik tekanan tinggi triplex, mesin listrik, tangki air, selang air masuk, dan aksesori pembersih, kabinet kontrol listrik.

• Mesin listrik: kami menggunakan motor asinkron 3 fase 4 kutub, dan juga opsional menggunakan model 60HZ tegangan berbeda, mesin listrik tahan ledakan atau frekuensi sesuai permintaan klien.
• Kabinet kontrol listrik: fungsi utamanya adalah untuk memulai, menghentikan, dan perlindungan kegagalan fase dan pengisian daya berlebih. Pabrik menetapkan untuk start step-down 80%, untuk mengurangi bahaya start-up arus, karena cadangan pelepasan kabel transformator 65% dari ujung kabel, pelanggan dapat menyesuaikan sesuai dengan daya keadaan sendiri

• Pompa bolak-balik tekanan tinggi triplex: Ini adalah pompa torak triplex, dan prinsip kerja dan pemeliharaan silakan lihat manual operasi pompa tekanan tinggi.
• Tangki air: tangki air adalah perangkat penyimpanan air dan filter. Ada dua papan penyaring, dan harus diperiksa beberapa kali. Tempat air harus lebih tinggi dari pompa tekanan tinggi, untuk mengeluarkan udara dari saluran masuk.

4. Aksesori pembersih: ada banyak jenis aksesori pembersih; harus disesuaikan sesuai permintaan klien. Yang biasa adalah: selang tekanan tinggi, pipa tekanan tinggi, katup kontrol kaki, pistol semprot, dll.

Selang tekanan tinggi adalah bagian aman utama dari mesin cuci; harus menggunakan produk pendukung. Sebelum digunakan, harus diperiksa, dan jika ada beberapa bagian yang aus, harus diganti. Perbaiki sambungan, jika terjadi kendur.

Pipa tekanan tinggi biasanya di tempat tetap, yang terbuat dari baja tahan karat tekanan ekstra tinggi, dan dipasang dengan cara pipa tetap. Saat pemasangan, harus sesuai dengan katup batas dan katup bola, dan kotak kontrol.

Katup kontrol kaki digunakan dalam saluran pipa, wadah, tungku putar pabrik semen, terkadang digunakan sebagai operasi katup sakelar kembar. Saat menggunakan aksesori khusus seperti boom semprot, nosel putar, harus menggunakan katup kontrol kaki untuk mewujudkan kontrol perubahan semprotan air. Saat melonggarkan katup, semprotan air.

Pistol semprot adalah bagian perubahan energi pompa, untuk mempertimbangkan keselamatan, biasanya, itu adalah pistol semprot luapan, yang berarti ada pipa luapan, ketika menutup pistol semprot, itu meluap, dan membongkar pompa tekanan tinggi.

Unit Hydro Laser tekanan tinggi standar dan kustom dibangun dengan pompa Tritan triplex atau quintuplex. Pompa quintuplex dan triplex adalah pompa bolak-balik perpindahan positif yang dikonfigurasi dengan tiga atau lima torak. Pompa air tekanan tinggi digunakan dalam operasi peledakan air tekanan tinggi dan penyemprotan air.

Pompa air tekanan tinggi hydro laser ini dapat digerakkan oleh motor listrik, diesel, atau mesin bensin. Paket sistem lengkap dapat siap untuk dengan mudah menangani pekerjaan pembersihan sulit Anda berikutnya.

Peralatan Opsional:
Hydro Dump Gun - Seluruhnya Terbuat dari Baja Tahan Karat.
Ujung Jet - Baja Tahan Karat: Dua (2) Pola Bulat Lurus atau Dua (2) Pola Kipas Datar.
Pengukur Pelepasan.
Katup Pelepas - Konstruksi Baja Tahan Karat dan Dapat Disesuaikan.
Selang Pelepasan - Bagian 50 kaki

Unit dipasang pada truk, trailer, atau skid.

Berbagai aksesori tersedia untuk beradaptasi dengan persyaratan pembersihan khusus. Selang, Senjata Pembersih, Kepala Pembersih Jet: Satu Lubang, Multi Lubang, Kipas Datar, Self-Propelled

Memenuhi banyak aplikasi pembersihan:
Penyemprotan Air, Pembersihan Air-Kimia, Pembersihan Air-Pasir, Pembersihan & Pembilasan Selokan Tenaga Air

Material yang dapat dihilangkan dengan cepat, efisien, dan murah dengan Hydro Laser: Cat, Gemuk, Lumpur, Slag, Pasir Inti dari Pengecoran, Residu Keramik, Aspal, Residu Hidrokarbon, Residu Asam, Penumpukan Mineral, Karat, Pertumbuhan Laut, Material Terpolimerisasi, Lateks, Kerak dari Baja, Minyak, Residu Kimia, dan banyak lagi...

Mesin ini terutama terdiri dari pompa bolak-balik tekanan tinggi, pembangkit listrik, dan aksesori pembersih.

1, pompa bolak-balik tekanan tinggi:

Pompa jenis ini, sebagai pompa torak triplex horizontal, digerakkan oleh motor listrik, yang dapat dibagi menjadi dua bagian: ujung daya dan ujung fluida.

• Ujung daya (gambar 1)

Bagian ini terdiri dari puli sabuk poros engkol, dan batang penghubung. Melalui putaran sabuk dan puli sabuk, motor listrik mengurangi kecepatan dan menggerakkan poros engkol untuk berputar. Kemudian mekanisme tautan engkol mengubah gerakan rotasi menjadi gerakan bolak-balik lurus.

(2) Ujung fluida (gambar 2)

Bagian ini terdiri dari setelan torak, silinder tekanan tinggi, dan badan pompa, katup air masuk dan keluar. Dalam silinder tekanan tinggi yang dipasang pada badan casing, batang penghubung menggerakkan torak untuk melakukan gerakan bolak-balik, yang membuat volume internal silinder berubah secara berkala. Ketika dalam langkah hisap, kapasitas internal badan silinder membengkak, katup keluar air menutup dan membentuk vakum parsial. Bersama dengan efek tekanan atmosfer, media penggerak dipaksa masuk ke silinder tekanan tinggi dari katup masuk. Sementara dalam langkah pelepasan, katup air masuk menutup. Piston torak memeras media penggerak dari katup air keluar ke badan pompa, dan ke katup pengatur tekanan, kemudian melalui tabung tekanan tinggi kedatangan pistol semprot yang hambatannya membentuk air bertekanan tinggi.

Katup pelepas (gambar 3) yang dipasang di sisi kanan pompa dirancang untuk melindungi sistem dari tekanan berlebih.
